Кабель ВВГнг (А) LS 4х1,5

Кабель ВВГнг (А) LS 4х1,5 служит для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1 кВ частоты 50 Гц.

Материал: Медь, оболочка из ПВХ Количество жил: 4 Сечение: 1,5 мм² Диапазон рабочих температур: от -50°С до +50°С Электрические параметры: Эксплуатируется в электрических цепях до 1000 В Срок службы: 30 лет Радиус изгиба: не менее 10 диаметров для одножильных и не менее 7,5 диаметров для многожильных Длительно допустимая температура: +70°С

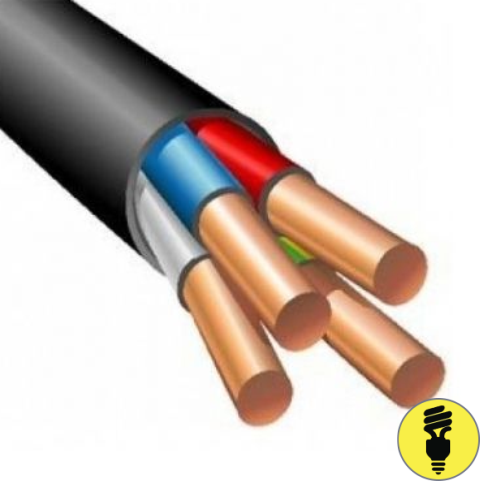

Состав и расположение элементов кабеля ВВГнг-LS ничем не отличается от его собратьев – кабелей с медными жилами, с изоляцией и оболочкой из ПВХ по ГОСТР 53769-2010. Внешнее сходство хорошо заметно по изображению, приведенному в этом разделе. Кабель ВВГнг-LS может быть круглым и плоским, максимальное количество жил – пять. Сами жилы могут быть однопроволочными или многопроволочными, круглыми или секторными. Номинальные значения площадей сечения выбирают из единого для всех стандартного ряда.

Расшифровка маркировки ВВГнг (А) LS

В - Изоляция из негорючего ПВХ пластиката с пониженный дымовыделением. В - Оболочка из негорючего ПВХ пластиката с пониженный дымовыделением. Г - Не имеет брони. нг - ПВХ пластикат пониженной пожарной опасности. (А) - Индекс пожарной безопасности, означает что кабель не распространяет горение при прокладке в пучках. LS - Кабель имеет пониженное дымовыделение при горении (тлении). 2 - Количество токопроводящих жил. 1,5 - Сечение жил в квадратных миллиметрах. Также в маркировке встречаются следующие обозначения: (ок) или (ож) - Жила выполнена в однопроволочном (монолитном) исполнении. (ож) или (мж) - Жила выполнена в многопроволочном исполнении. (0,66) - Кабель рассчитан на напряжение 660 Вольт. (1) - Кабель рассчитан на напряжение 1000 Вольт.
